LibreIncu-150¶
Manual de fabricacion, montaje y puesta en marcha de la incubadora LibreIncu-150.
LibreIncu es una incubadora de huevos pensada como tecnologia abierta para la Agricultura Familiar, Campesina e Indigena. El objetivo es que una comunidad, taller o fabrica local pueda construir, reparar y adaptar la maquina sin depender de una caja cerrada.
Esta version documenta la version mecanica de LibreIncu-150: gabinete, bandejas, mecanismo de rotación, actuadores, instalacion electrica, placa Olivia v0.2 y puesta en marcha.
Descargar manual PDF Ver inventario CAD Ver modelo 3D
Que se puede hacer con este manual¶
- Comprar piezas comerciales, perfiles, placas, chapas, actuadores y fijaciones.
- Cortar y preparar las piezas necesarias.
- Montar los subconjuntos mecanicos principales con apoyo visual.
- Cablear la instalacion electrica con controles de seguridad.
- Poner en marcha la incubadora y diagnosticar fallas frecuentes.
Advertencia
Las medidas mecanicas sirven para compra, corte y control general.
Agujeros, plegados, angulos, tolerancias, alojamientos y posiciones finas se resuelven abriendo el CAD maestro cuando el manual indica VER CAD.
Como leer este manual¶
- Antes de fabricar: alcance, herramientas, criterios de seguridad y convenciones.
- Compra y corte: listas resumidas para preparar materiales sin leer el inventario completo.
- Montaje mecanico: una seccion por componente, con locator, vista del subconjunto, mini-BOM y controles.
- Instalacion electrica: potencia, placa Olivia, GPIO y seguridad de 220 VAC.
- Puesta en marcha: checklist de prueba sin huevos y validacion por etapas.
- Troubleshooting: diagnostico guiado por sintoma.
- Inventario CAD: referencia tecnica completa.
De un vistazo¶
| Sistema | Resumen |
|---|---|
| Estructura | Bastidor de plegado L 25x25, 30x30 y una pieza 40x40 mm. |
| Cerramiento | Chapas metalicas, MDF 18 mm y frente de policarbonato. |
| Temperatura | Resistencia calefactora 200 W, ventilacion y lectura BME280. |
| Humidificacion | Bomba 12 V y circuito de agua controlado por la placa. |
| Rotacion | Mecanismo de rotación de bandejas con ejes, acoples, rodamientos, polea y cremallera. |
| Control | Placa Olivia v0.2 con ESP32-WROOM-32D. |
| Conectividad | WiFi para operacion local y monitoreo del sistema. |

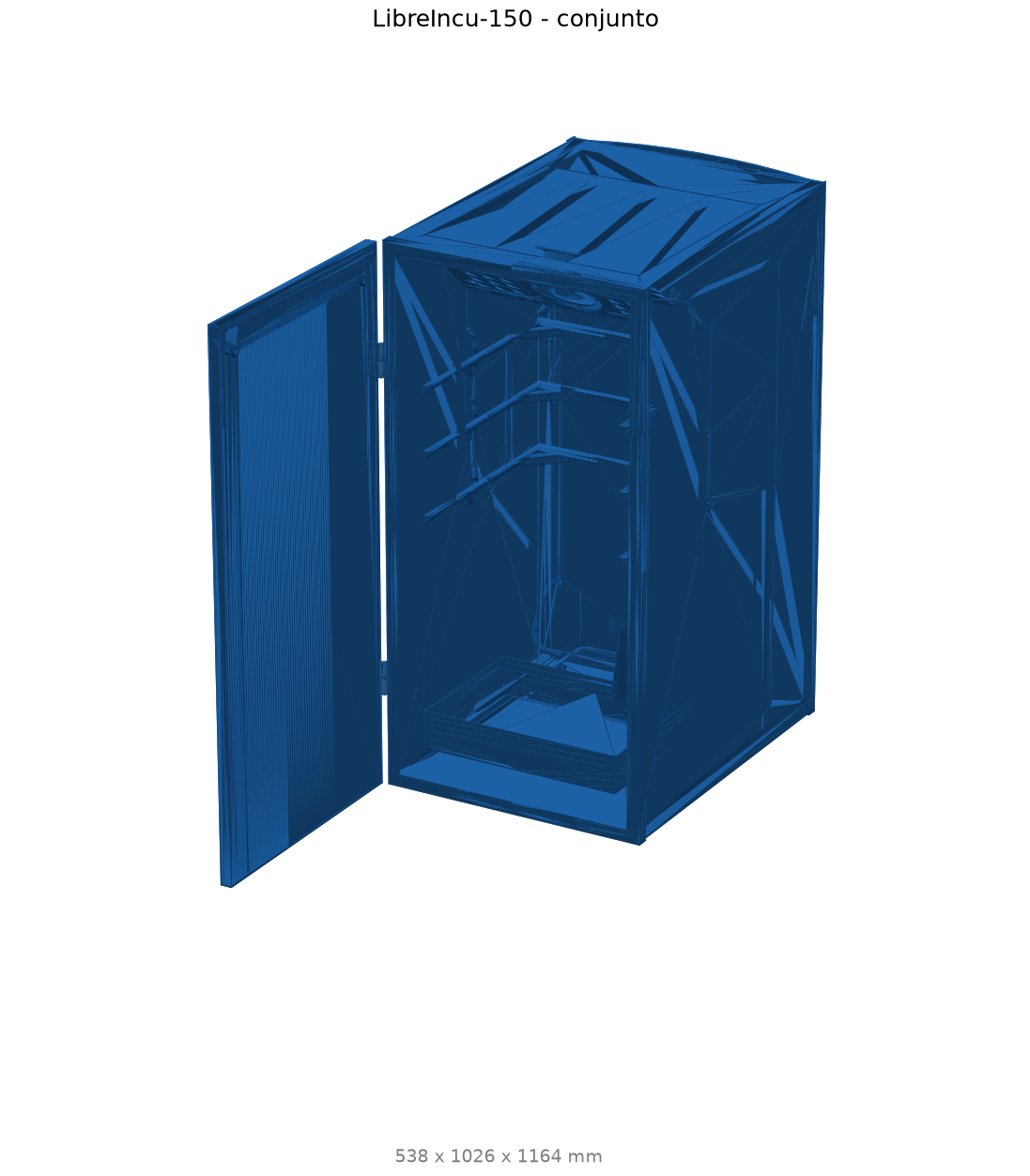

Dimensiones de referencia¶
- Envolvente cuerpo: 604.8 x 1233.5 x 1170.4 mm.
- Envolvente total CAD: 604.8 x 1263.9 x 1189.2 mm.
- Unidades: milimetros.
La envolvente total incluye elementos en posicion abierta o de referencia. Para fabricar o ubicar piezas, seguir siempre las notas de cada componente y el CAD.
