Saltar a contenido

Montaje mecanico por componentes

Cada componente se muestra con dos vistas: locator para ubicarlo en la incubadora y solo para entender que lo compone. Las mini-BOMs se generan desde el inventario CAD.

Orden recomendado

Montar primero cajon, luego contrafondo, mecanismo de rotación, transmision, bandejas y puerta. Dejar actuadores/electrica para despues de validar que la mecanica se mueve libremente.

Cajon y estructura

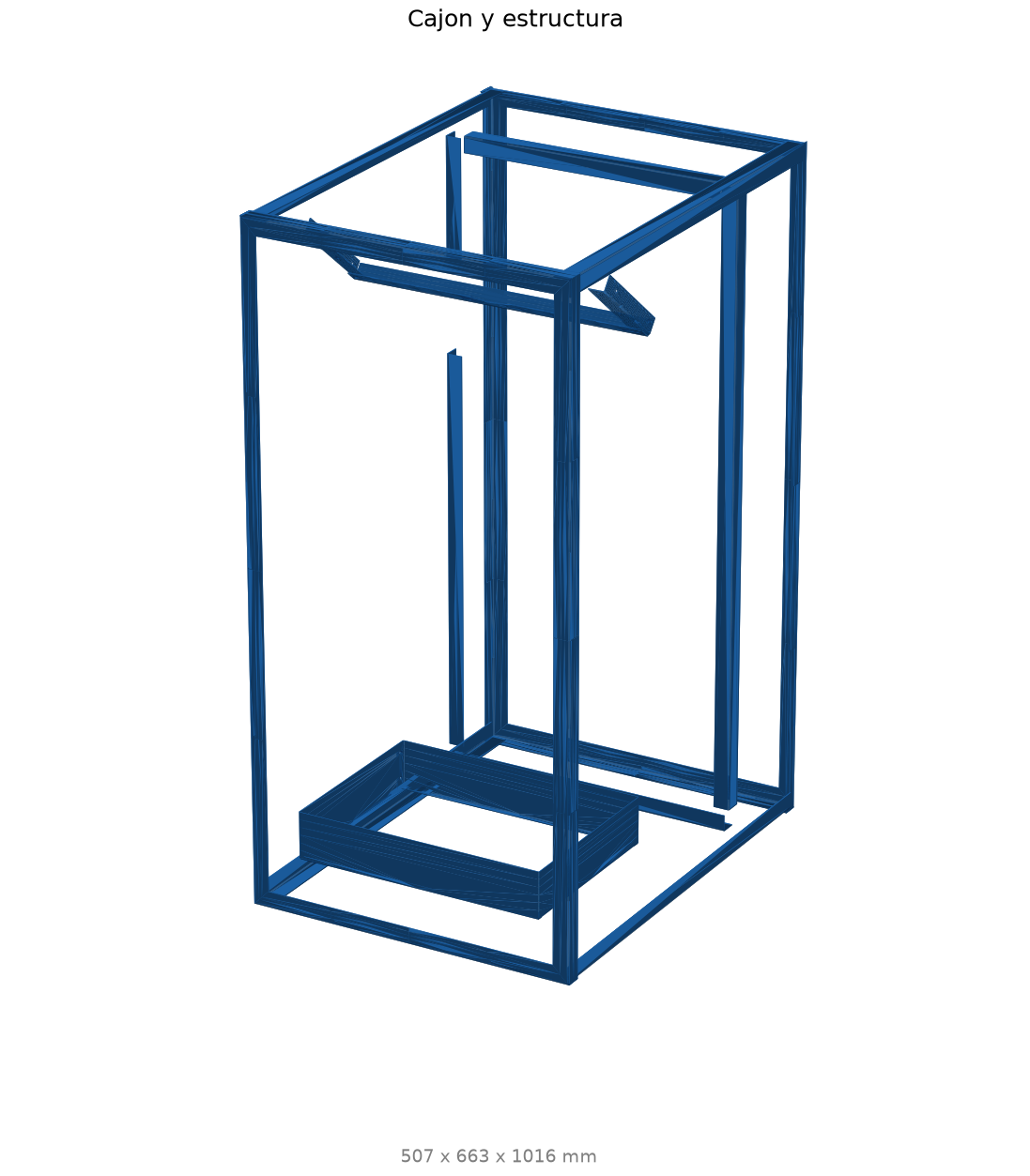

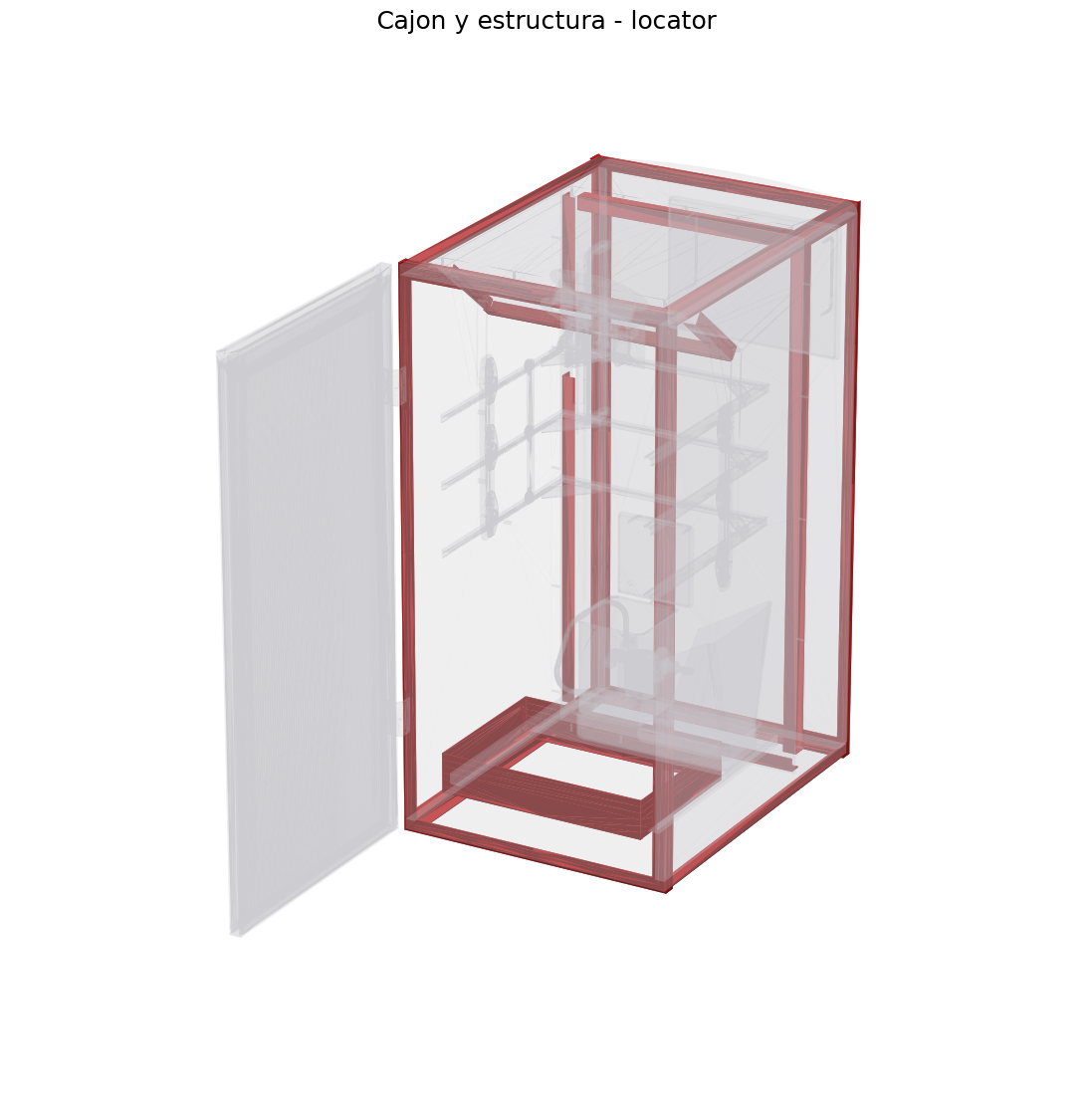

Locator cajon Subconjunto cajon

Cortar

N Nombre funcional Medidas mm Cant Capa CAD Confianza
1 Perfil estructural 30x30x1086 30x30x1086 4 Perfil25-25 envolvente
2 Perfil estructural 25x25x934 25x25x934 1 Perfil25-25 envolvente
3 Perfil estructural 25x25x654 25x25x654 4 Perfil25-25 envolvente
4 Perfil estructural 25x25x609 25x25x609 1 Perfil25-25 envolvente
5 Perfil estructural 30x30x577 30x30x577 4 Perfil25-25 envolvente
6 Perfil estructural 40x40x461 40x40x461 1 Perfil25-25 envolvente
8 Perfil estructural 25x25x448 25x25x448 1 Perfil25-25 envolvente
9 Perfil estructural 25x25x406 25x25x406 1 Perfil25-25 envolvente
10 Perfil estructural 25x25x191 25x25x191 1 Perfil25-25 envolvente
11 Perfil estructural 30x122x143 30x122x143 2 Perfil25-25 envolvente

VER CAD

N Nombre funcional Medidas mm Cant Capa CAD Confianza
7 Chapa caja 85x333x459 85x333x459 1 Chapa-Caja envolvente

Pasos

  1. Cortar y desbarbar perfiles.
  2. Armar el marco sobre superficie plana.
  3. Presentar piezas de union y chapa caja antes de fijar definitivamente.
  4. Fijar o soldar manteniendo escuadra.

Control de calidad

  • Diagonales iguales.
  • Sin torsion visible.
  • Base estable en cuatro apoyos.

Riesgos / VER CAD

  • Las piezas 30x122x143 y la chapa caja requieren orientacion y encuentros desde CAD.

Contrafondo y cerramientos

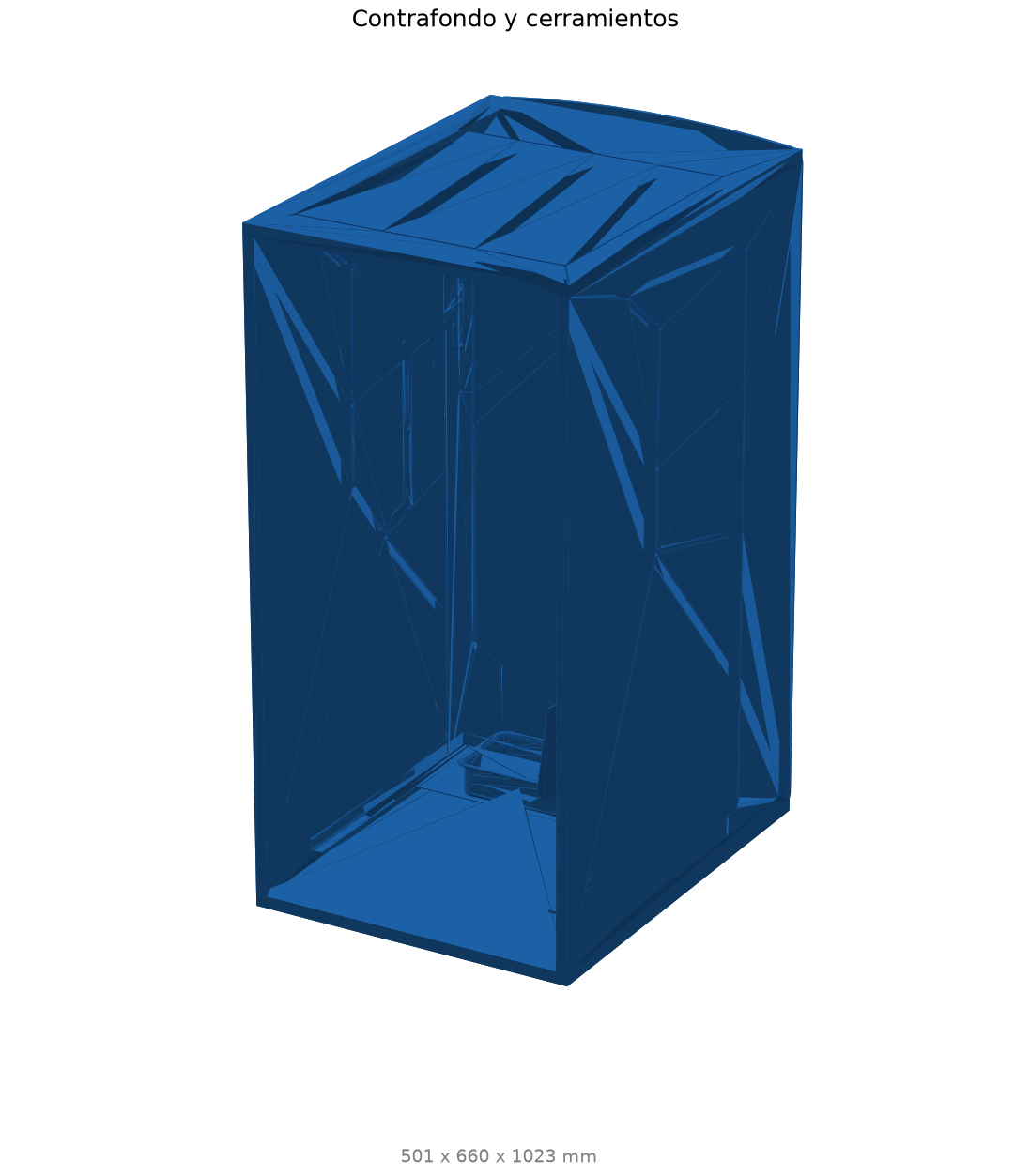

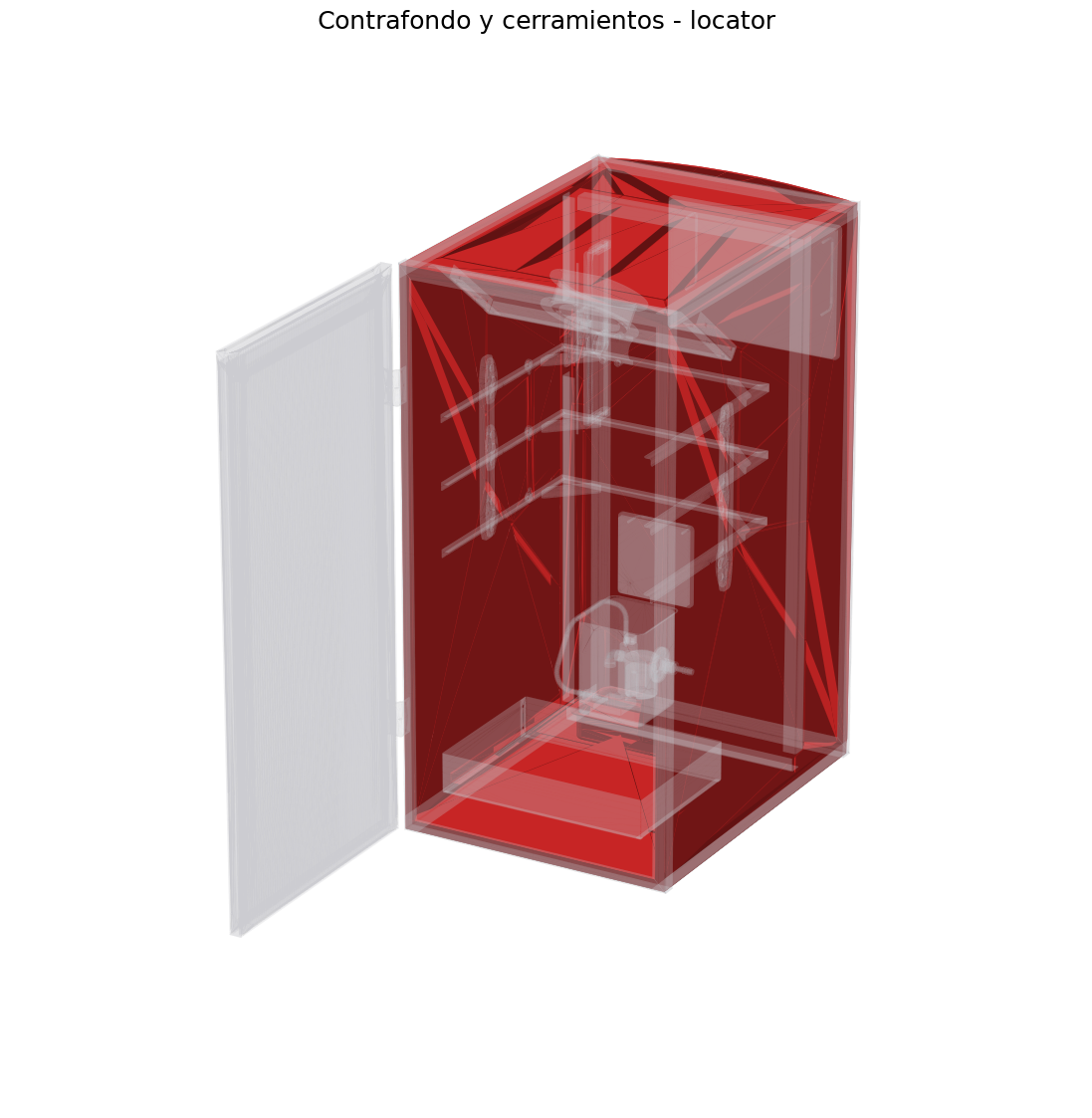

Locator contrafondo Subconjunto contrafondo

VER CAD

N Nombre funcional Medidas mm Cant Capa CAD Confianza
12 Panel MDF 18 mm 22x784x1169 22x784x1169 2 MDF18mm envolvente
13 Panel MDF 6x497x1021 6x497x1021 1 MDF55 envolvente
14 Panel MDF 7x472x982 7x472x982 1 MDF55 envolvente
15 Panel MDF 18 mm 22x601x659 22x601x659 1 MDF18mm envolvente
16 Panel MDF 18 mm 18x501x654 18x501x654 1 MDF18mm envolvente
17 Chapa soporte inferior 24x24x504 24x24x504 2 Chapa-SoporteInferior envolvente
18 Chapa soporte inferior 24x24x486 24x24x486 1 Chapa-SoporteInferior envolvente
19 Chapa soporte inferior 1x192x468 1x192x468 1 Chapa-SoporteInferior envolvente
20 Chapa paredon 53x163x379 53x163x379 1 Chapa-Paredon envolvente
21 Chapa paredon 264x291x359 264x291x359 1 Chapa-Paredon envolvente
22 Chapa 1/8 pulg. 3x22x261 3x22x261 1 Chapa 1/8 envolvente
23 Chapa 1/8 pulg. 3x88x122 3x88x122 1 Chapa 1/8 envolvente
24 Chapa 1/8 pulg. 4x90x108 4x90x108 1 Chapa 1/8 envolvente
25 Chapa 1/8 pulg. 4x39x92 4x39x92 1 Chapa 1/8 envolvente
26 Chapa 1/8 pulg. 4x46x90 4x46x90 1 Chapa 1/8 envolvente
27 Chapa 1/8 pulg. 4x43x83 4x43x83 2 Chapa 1/8 envolvente
28 Chapa 1/8 pulg. 3x58x77 3x58x77 1 Chapa 1/8 envolvente

Pasos

  1. Presentar MDF y chapas sobre la estructura.
  2. Verificar interferencias con puerta, bandejas y mecanismo de rotación.
  3. Marcar perforaciones con CAD abierto.
  4. Fijar paneles evitando fugas de aire.

Control de calidad

  • Paneles planos y sin alabeo.
  • Juntas cerradas.
  • Ningun borde cortante expuesto.

Riesgos / VER CAD

  • Plegados de chapa y posiciones de agujeros no salen de la medida exterior.

Mecanismo de rotación

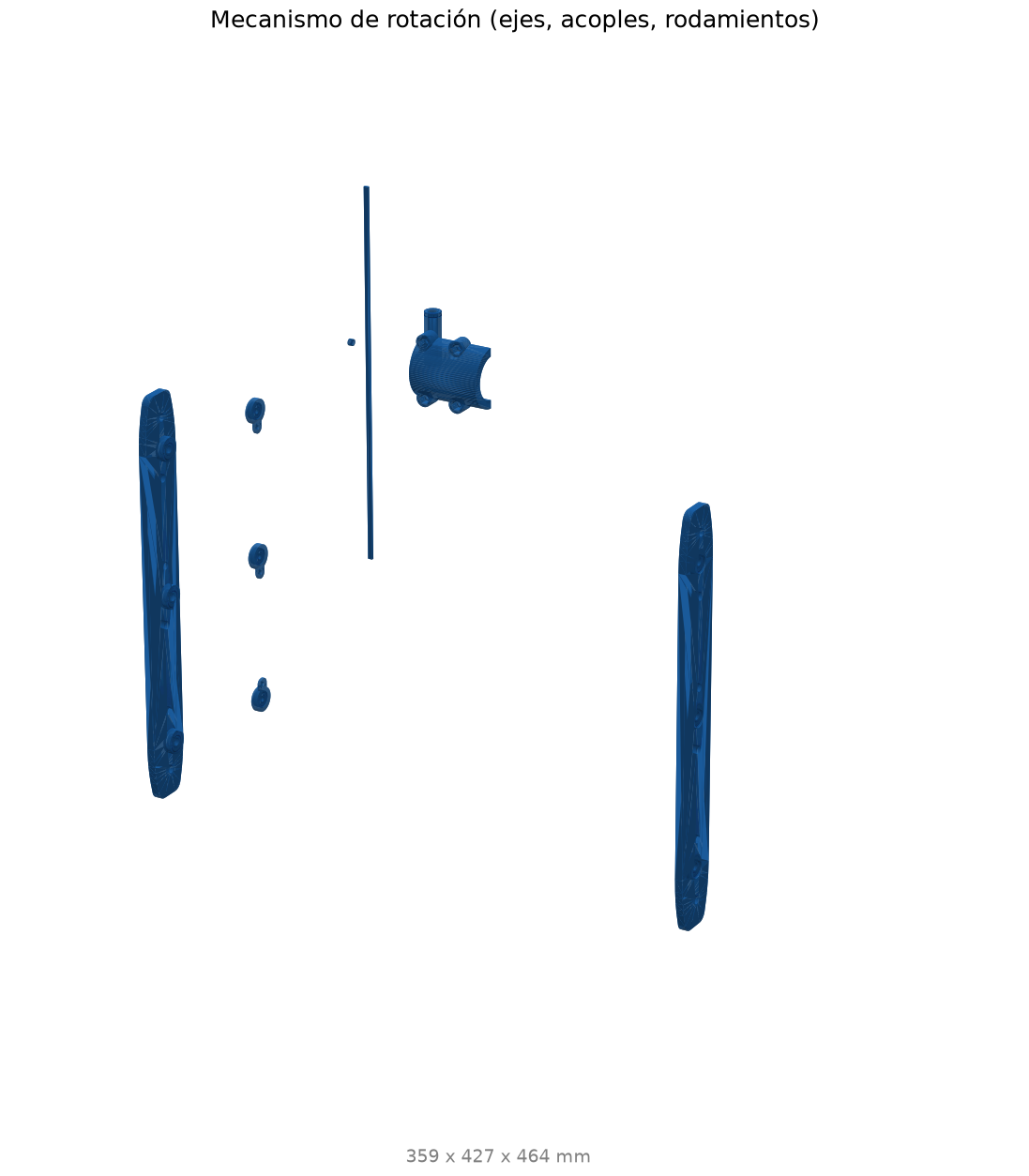

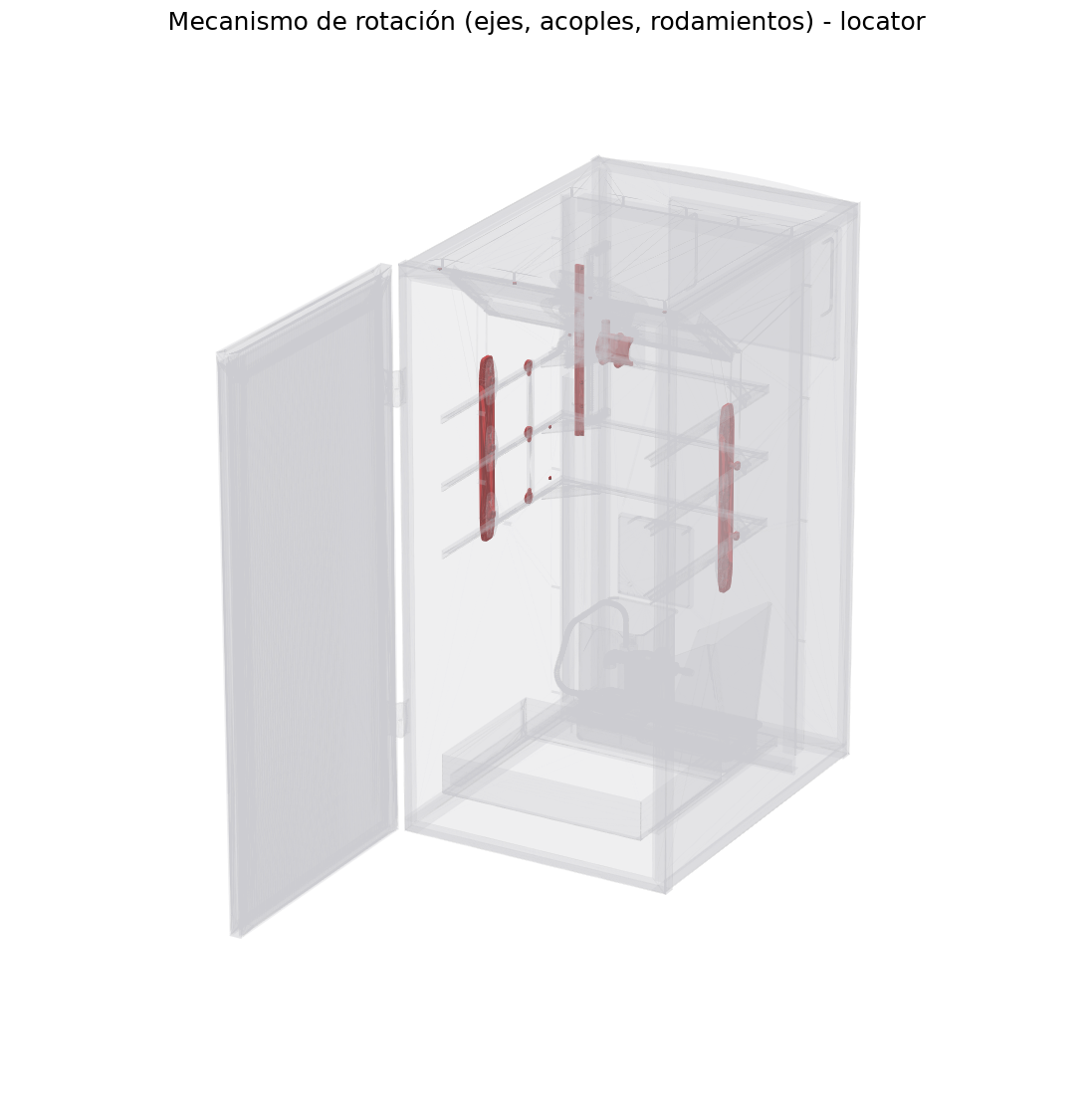

Locator mecanismo de rotación Subconjunto mecanismo de rotación

Comprar

N Nombre funcional Medidas mm Cant Capa CAD Confianza
33 Rodamiento lineal HLM8UU 19x19x54 19x19x54 1 RodamientoHLM8UU estandar
37 Rodamiento 626 6x19x19 6x19x19 11 Rodamiento626 estandar
39 Rodamiento 624 5x13x13 5x13x13 3 Rodamiento624 estandar

Fabricar / imprimir

N Nombre funcional Medidas mm Cant Capa CAD Confianza
29 Fondo de brazo 6x40x329 6x40x329 2 FondoBrazo envolvente
30 Buje PTFE 2x4x311 2x4x311 1 Buje-PTFE envolvente
31 Acople 8 a 5 7x18x310 7x18x310 1 ACOPLE 8 a 5 envolvente
34 Acople PA6 6x24x31 6x24x31 2 AcoplesPA6 envolvente
35 Acople PA6 6x27x31 6x27x31 1 AcoplesPA6 envolvente
36 Acople 8 a 5 8x8x30 8x8x30 2 ACOPLE 8 a 5 envolvente
38 Acople 8 a 5 6x13x15 6x13x15 2 ACOPLE 8 a 5 envolvente
40 Acople 8 a 5 2x6x6 2x6x6 10 ACOPLE 8 a 5 envolvente
41 Buje PTFE 4x5x5 4x5x5 1 Buje-PTFE envolvente
42 Acople 8 a 5 2x5x5 2x5x5 2 ACOPLE 8 a 5 envolvente

VER CAD

N Nombre funcional Medidas mm Cant Capa CAD Confianza
32 Soporte antivibracion 29x64x73 29x64x73 1 SoporT-AntiVib envolvente

Pasos

  1. Montar rodamientos en alojamientos.
  2. Presentar ejes, bujes y acoples sin apretar.
  3. Alinear el conjunto y rotar manualmente.
  4. Ajustar acoples cuando no haya roce ni punto duro.

Control de calidad

  • Rotación suave a mano.
  • Rodamientos asentados.
  • Acoples centrados.

Riesgos / VER CAD

  • Alojamiento de rodamientos, posicion de eje y acoples requieren CAD.

Transmision y guiado

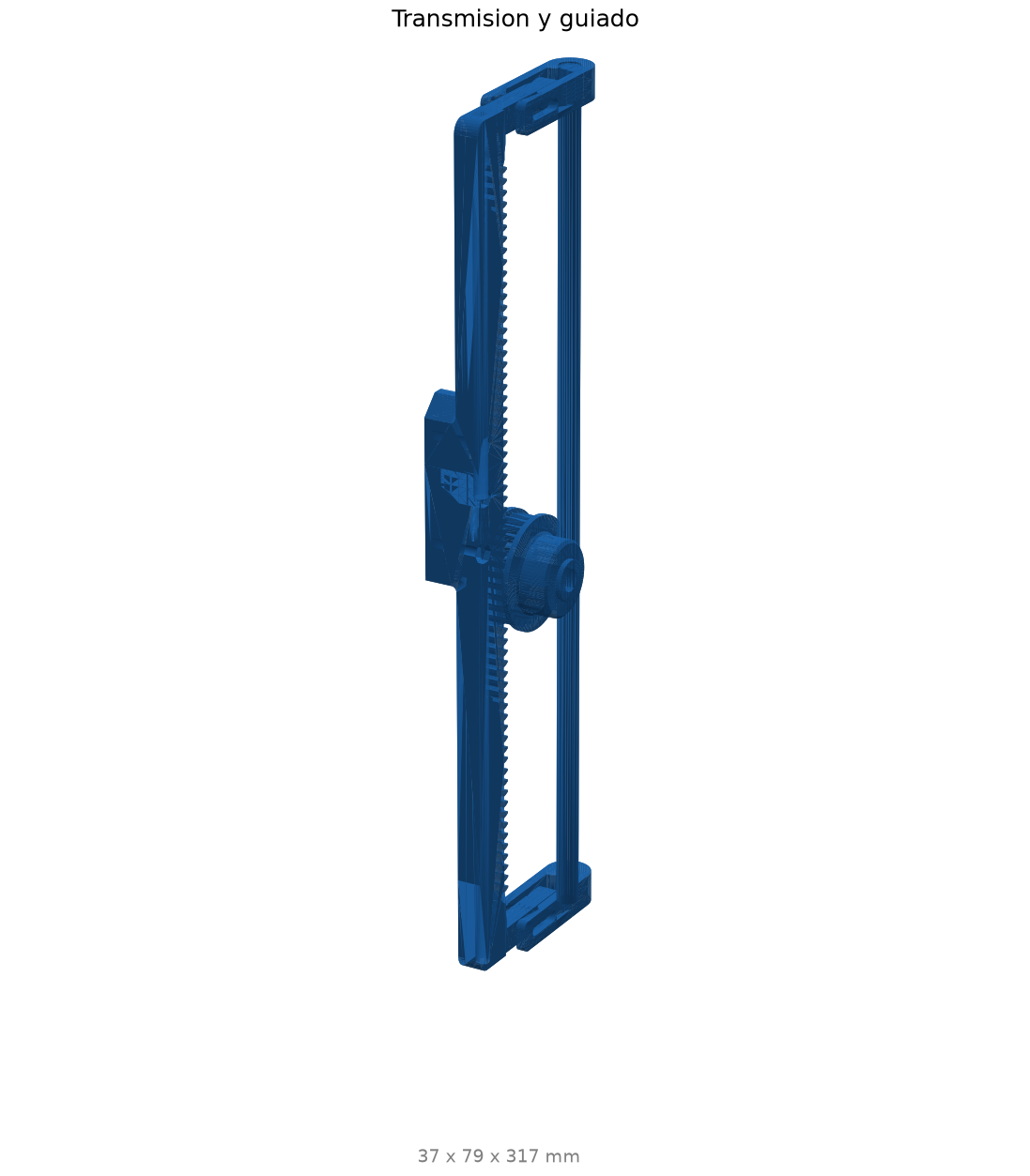

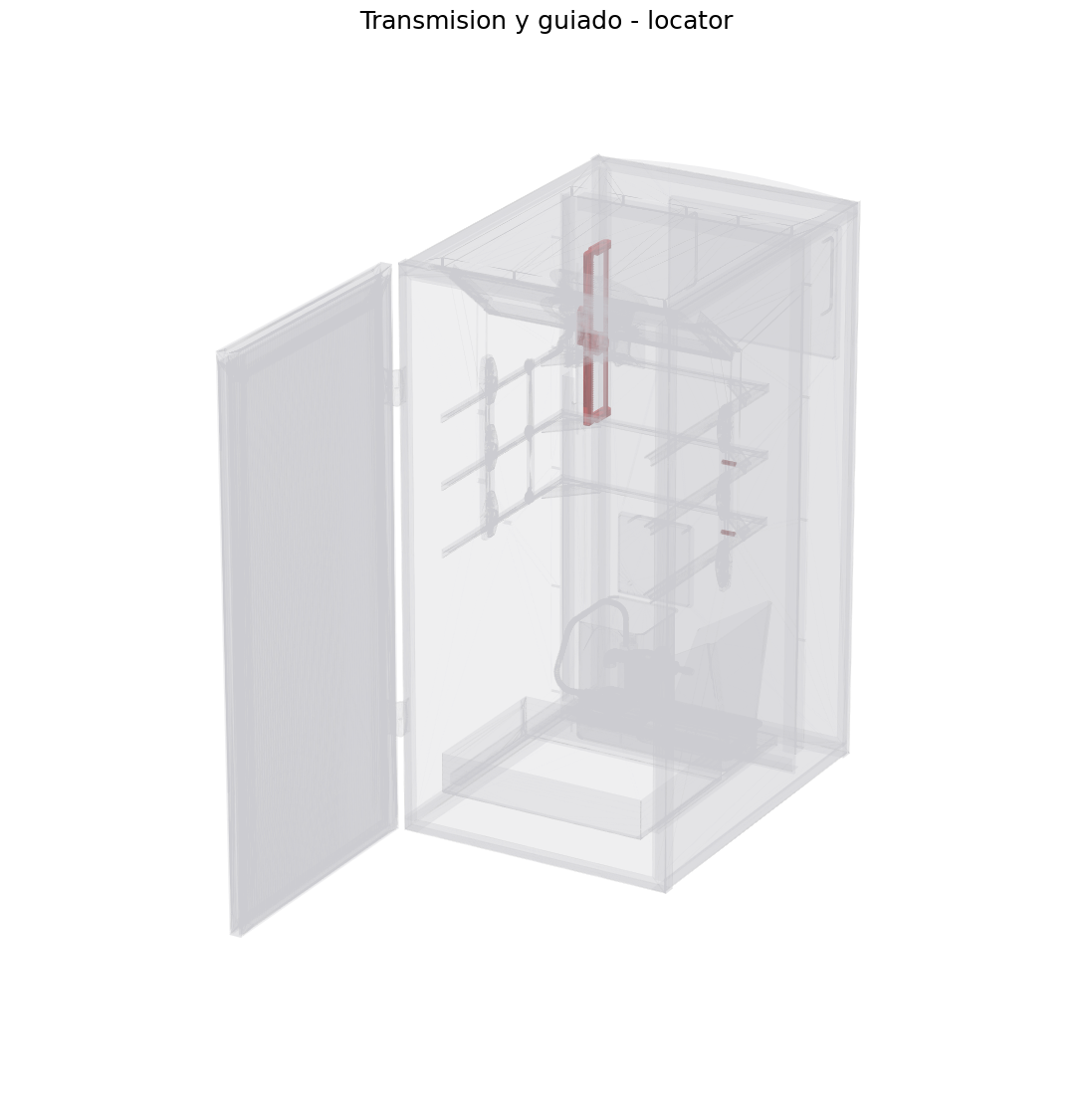

Locator transmision Subconjunto transmision

Fabricar / imprimir

N Nombre funcional Medidas mm Cant Capa CAD Confianza
43 Guia de cremallera 11x11x317 11x11x317 1 GUIA-CREMA envolvente (VER CAD)
44 Cremallera dentada 24x64x213 24x64x213 1 Cremayera envolvente
45 Cremallera dentada 24x65x165 24x65x165 1 Cremayera envolvente
46 Guia de cremallera 14x21x63 14x21x63 2 GUIA-CREMA envolvente (VER CAD)
47 Polea dentada 33x50x50 33x50x50 1 PoleaDentada envolvente
49 Cremallera dentada 4x4x11 4x4x11 2 Cremayera envolvente

VER CAD

N Nombre funcional Medidas mm Cant Capa CAD Confianza
48 Barra avance Z 8x8x30 8x8x30 2 Barra Avance Z envolvente

Pasos

  1. Presentar guia y cremallera.
  2. Verificar engrane con la polea dentada.
  3. Fijar provisoriamente y recorrer el movimiento completo.
  4. Ajustar posicion antes de fijar definitivamente.

Control de calidad

  • Engrane continuo.
  • Sin salto de diente.
  • Sin roce lateral.

Riesgos / VER CAD

  • Posicion de cremallera y guia es critica para que la rotación no se trabe.

Bandejas y bastidor giratorio

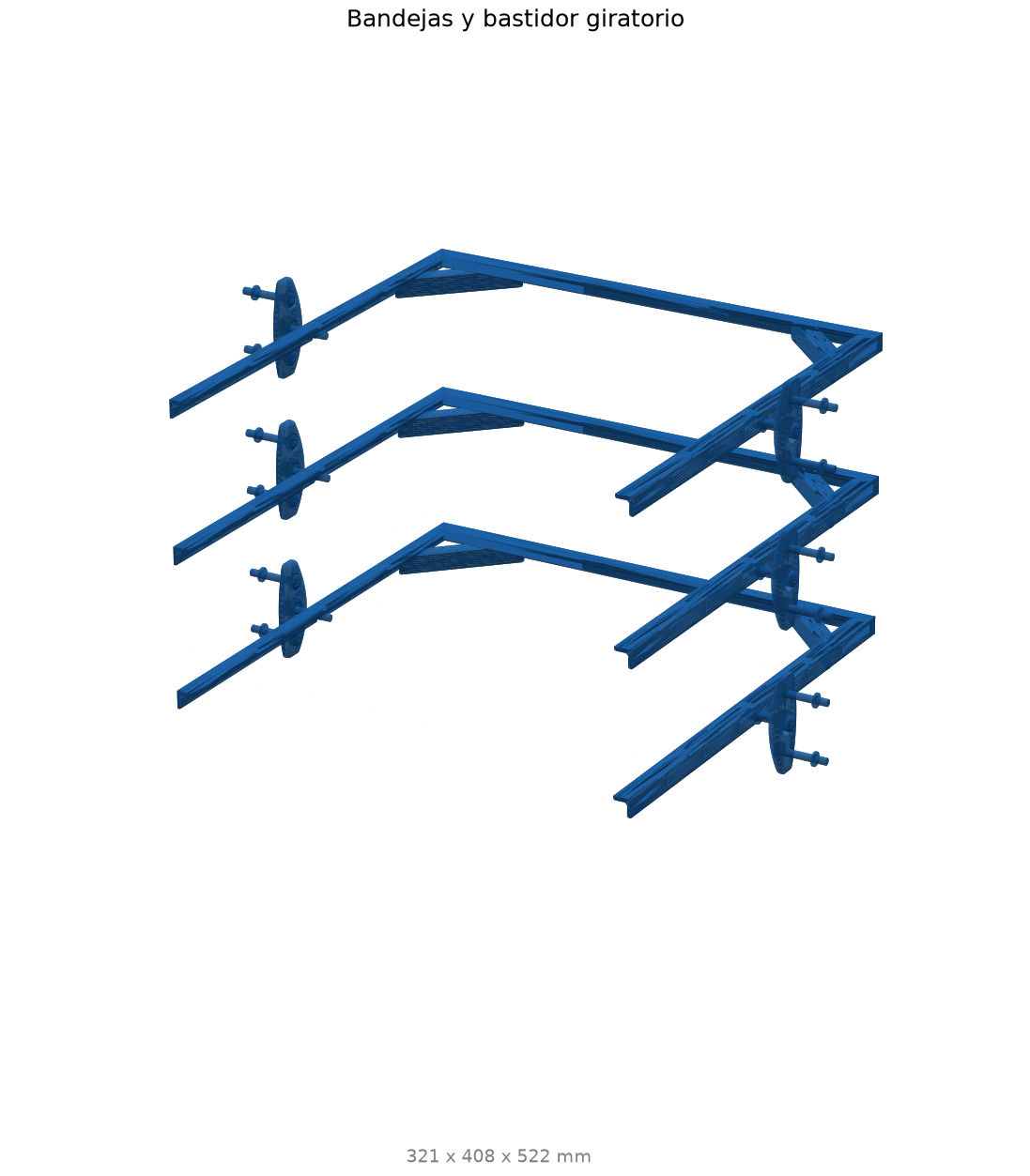

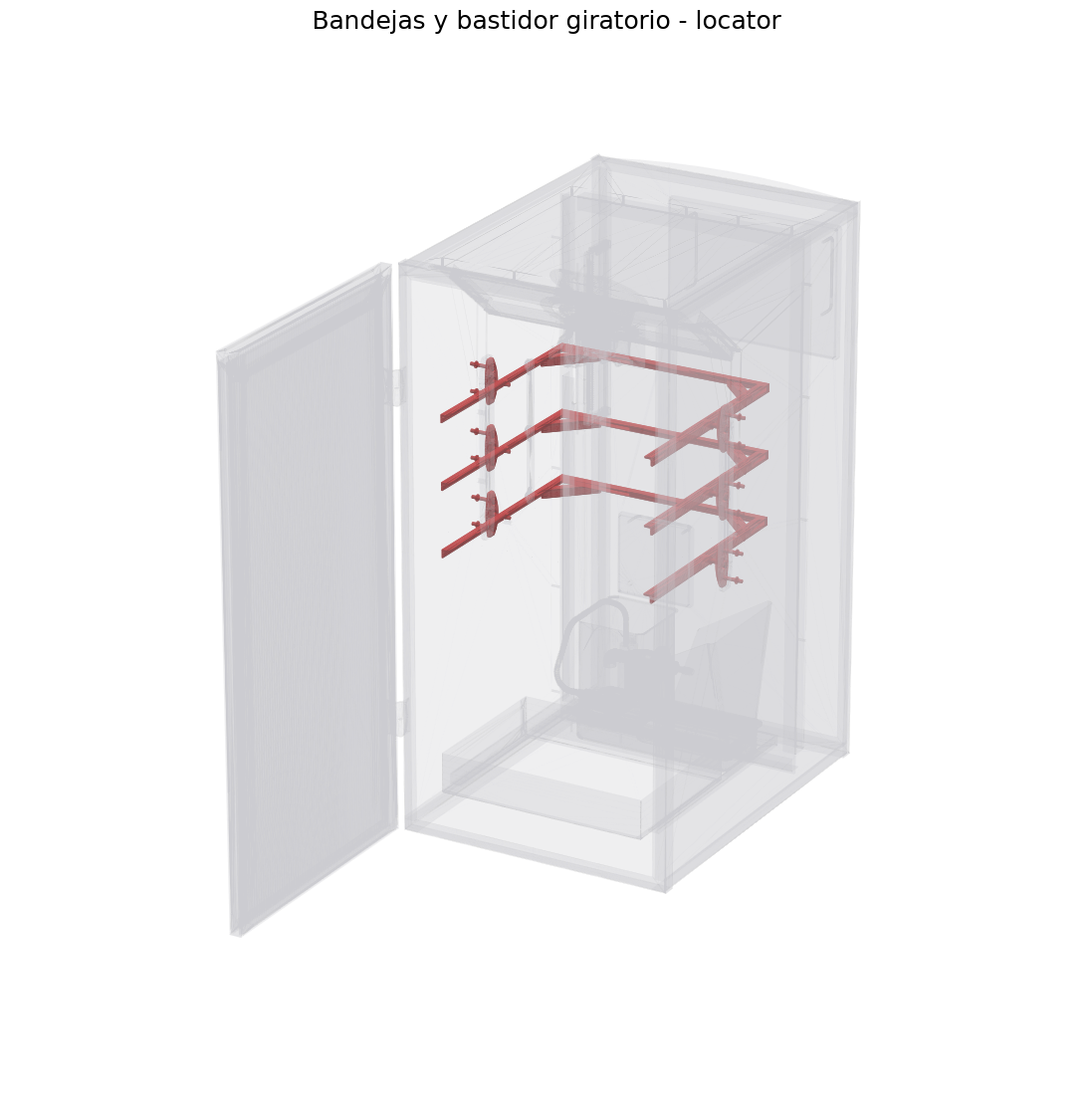

Locator bandejas Subconjunto bandejas

Fabricar / imprimir

N Nombre funcional Medidas mm Cant Capa CAD Confianza
54 Acople bandeja-eje 19x19x55 19x19x55 6 AcopleBandejaEje envolvente
55 Acople bandeja-eje 8x8x48 8x8x48 12 AcopleBandejaEje envolvente
56 Acople bandeja-eje 19x19x39 19x19x39 3 AcopleBandejaEje envolvente
57 Acople bandeja-eje 12x19x19 12x19x19 12 AcopleBandejaEje envolvente
58 Acople bandeja-eje 2x14x14 2x14x14 30 AcopleBandejaEje envolvente
59 Acople bandeja-eje 0x9x9 0x9x9 12 AcopleBandejaEje envolvente

VER CAD

N Nombre funcional Medidas mm Cant Capa CAD Confianza
50 Bandeja fija 18x18x481 18x18x481 6 BandejasFijas envolvente
51 Bandeja fija 18x18x480 18x18x480 3 BandejasFijas envolvente
52 Bandeja fija 16x98x98 16x98x98 6 BandejasFijas envolvente
53 Hombro de bandeja 14x33x89 14x33x89 6 HombroBandej envolvente
60 Bandeja huevera 0x0x0 0x0x0 23 huevera instancia (VER CAD)

Pasos

  1. Montar bandejas fijas y hombros.
  2. Presentar bandejas hueveras.
  3. Vincular bandejas al eje mediante acoples bandeja-eje.
  4. Probar recorrido manual completo.

Control de calidad

  • Bandejas niveladas.
  • Hueveras firmes.
  • Recorrido sin tocar cerramientos.

Riesgos / VER CAD

  • La bandeja huevera se registra como instancia; validar geometria en CAD antes de fabricar o reemplazar.

Puerta

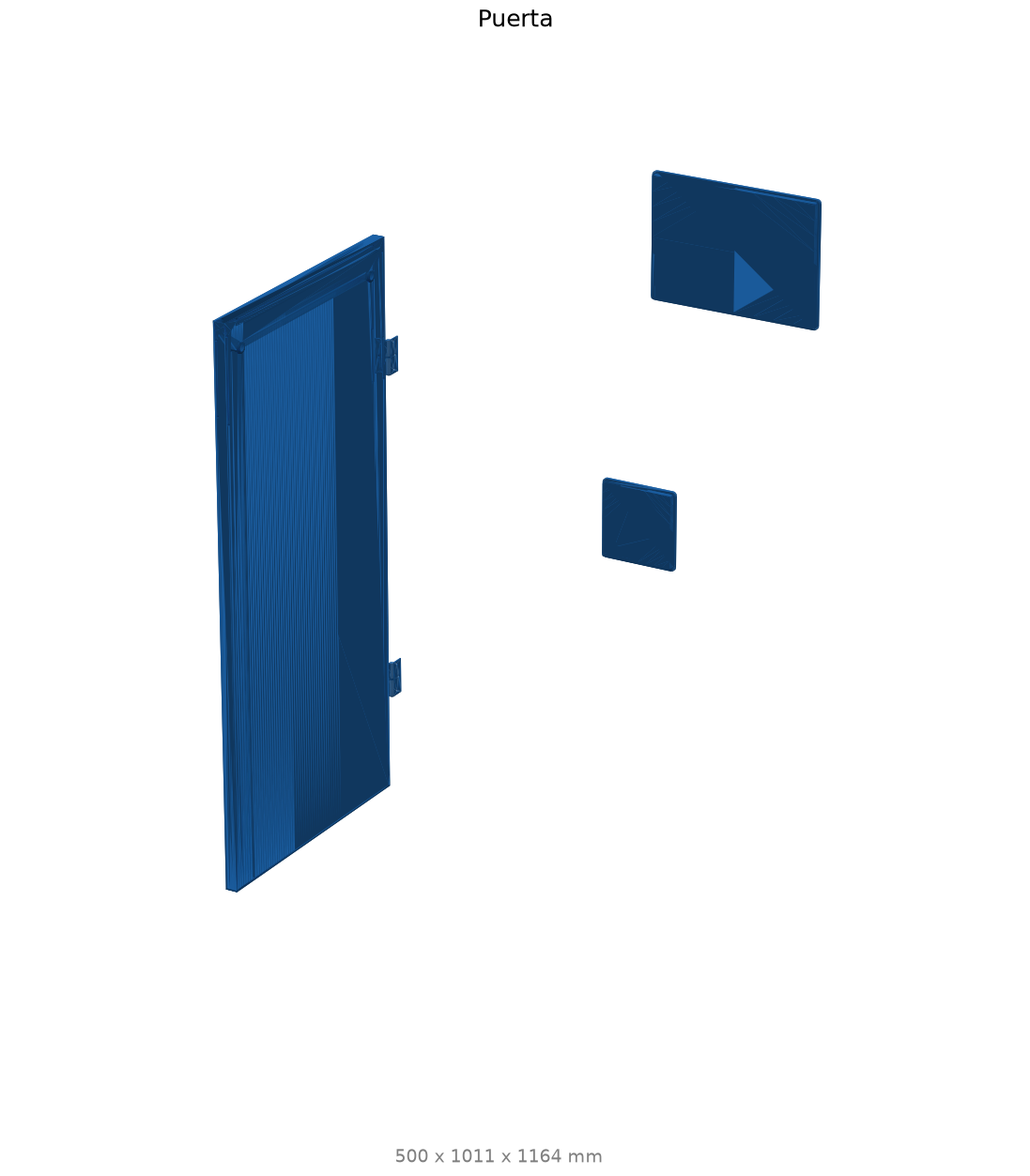

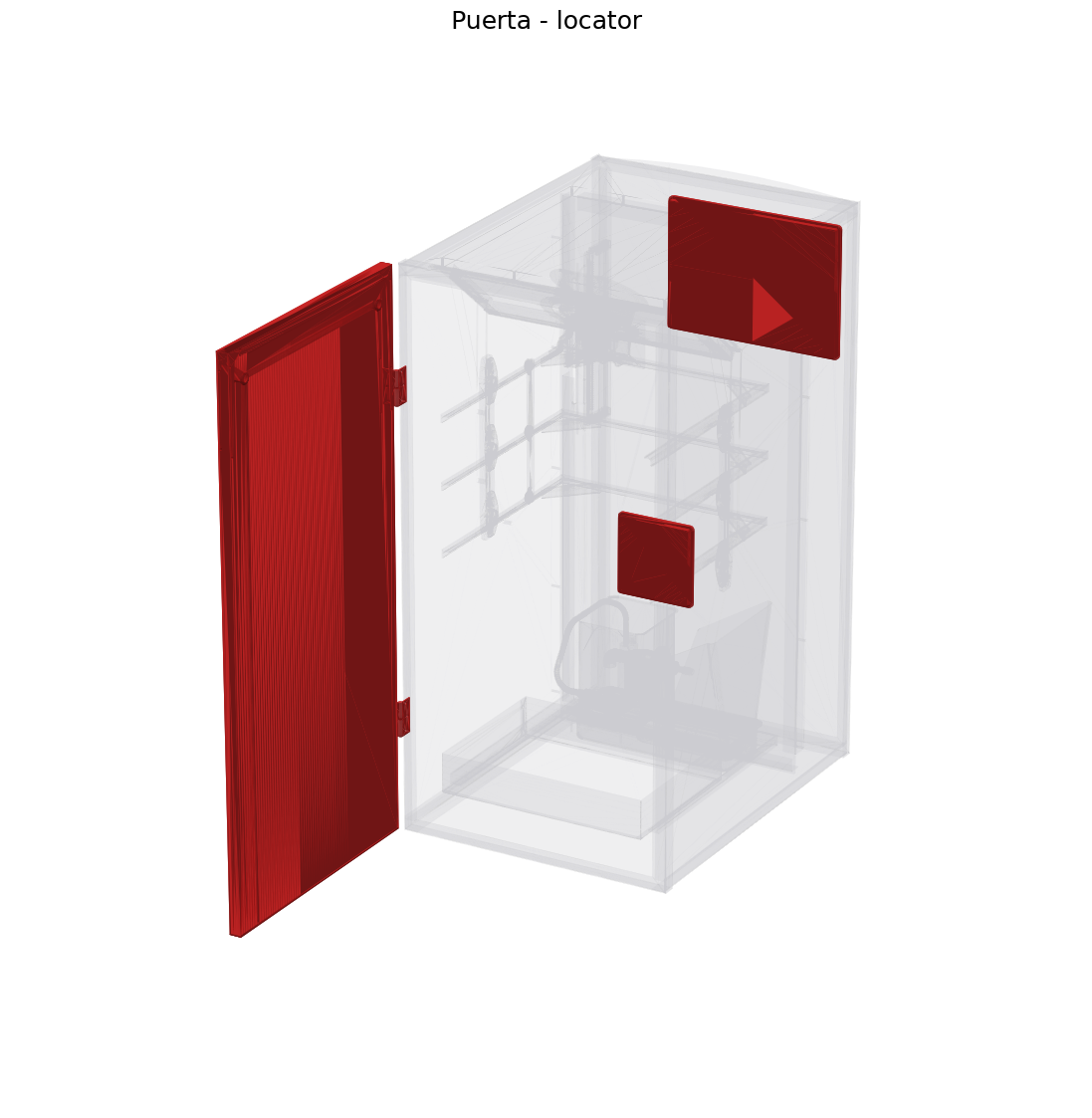

Locator puerta Subconjunto puerta

VER CAD

N Nombre funcional Medidas mm Cant Capa CAD Confianza
61 Frente policarbonato 5x486x1189 5x486x1189 2 FRENTE-PC envolvente
62 Puerta U 2219 23x26x1015 23x26x1015 2 U 2219 - Door envolvente
63 Puerta U 2219 23x26x542 23x26x542 2 U 2219 - Door envolvente
64 Tapas 11x277x387 11x277x387 1 Tapas envolvente
65 Tapas 6x241x332 6x241x332 1 Tapas envolvente
66 Tapas 11x168x173 11x168x173 1 Tapas envolvente
67 Tapas 6x150x154 6x150x154 1 Tapas envolvente
68 Bisagra puerta 8x35x76 8x35x76 4 BisagraP envolvente
69 Ventilacion de puerta 22x22x31 22x22x31 2 VentilacionDoor envolvente

Pasos

  1. Presentar marco, frente de policarbonato, tapas y bisagras.
  2. Ajustar apertura antes de colocar burletes o cepillos.
  3. Verificar cierre parejo.
  4. Fijar ventilacion de puerta.

Control de calidad

  • Cierre sin luz.
  • Bisagras alineadas.
  • Frente sin tension ni fisuras.

Riesgos / VER CAD

  • Confirmar agujeros y ventilacion con CAD.

Actuadores mecanicos y soportes electricos

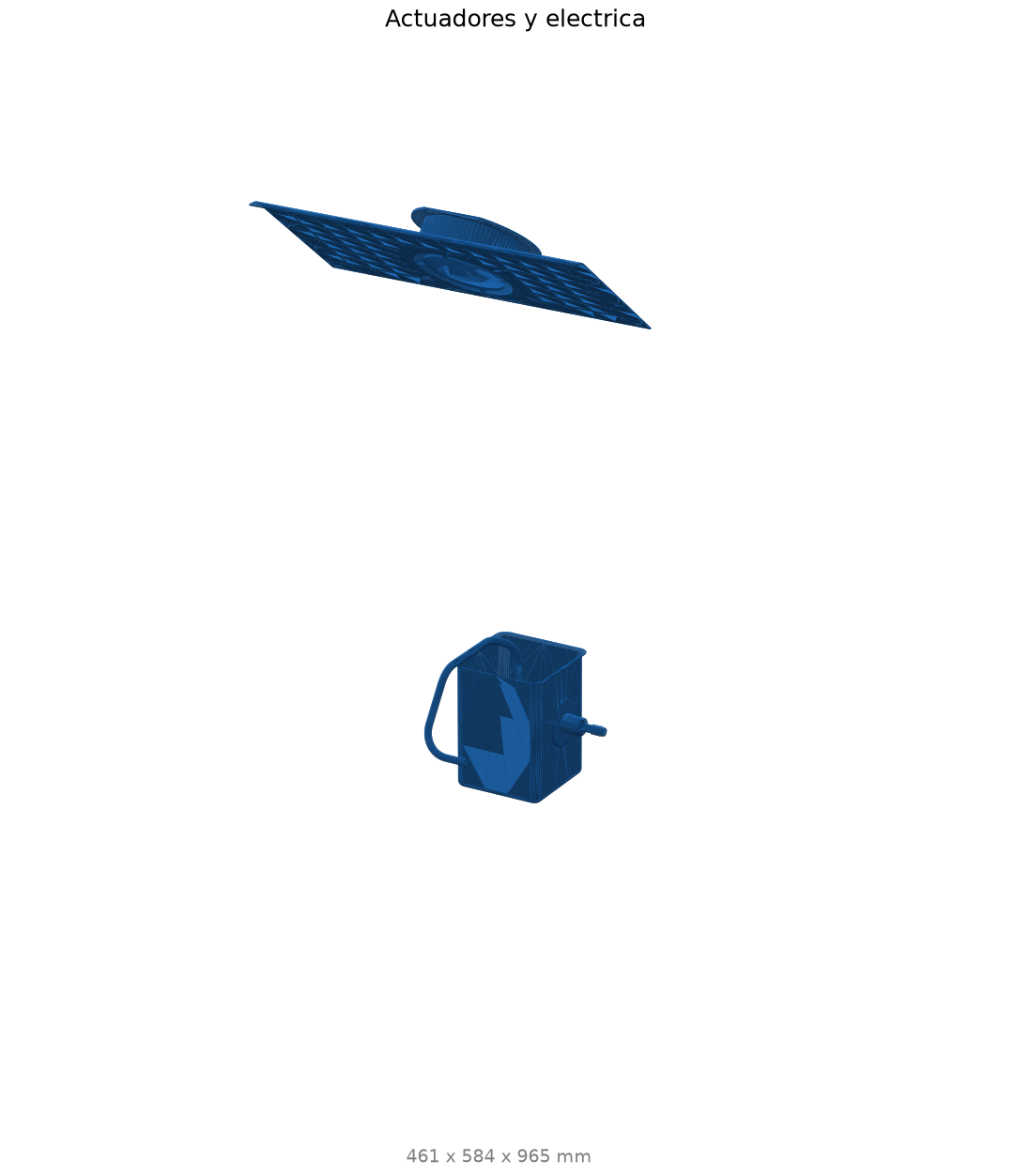

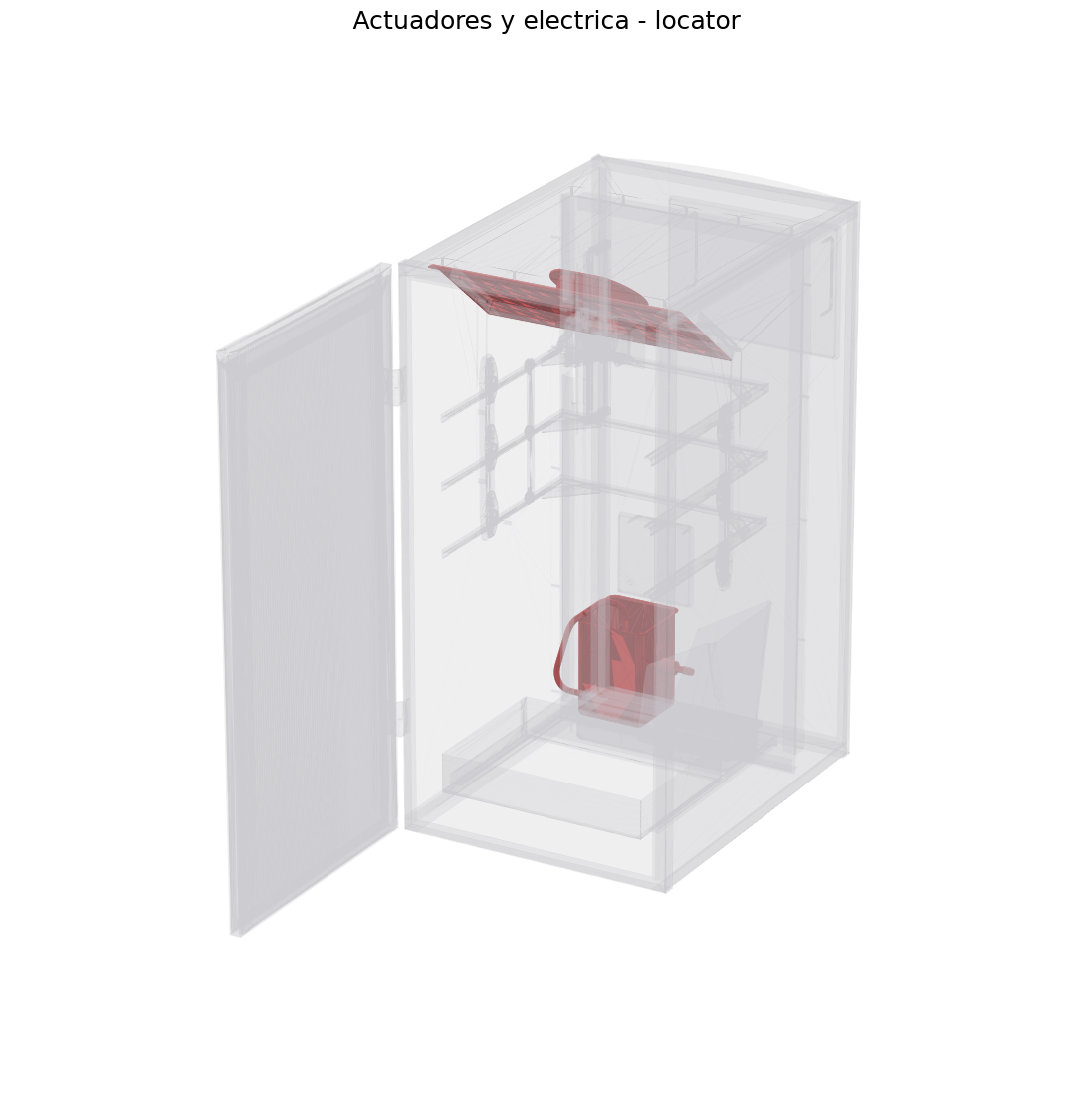

Locator actuadores Subconjunto actuadores

Comprar

N Nombre funcional Medidas mm Cant Capa CAD Confianza
70 Chapa soporte cooler 170x232x461 170x232x461 1 ChapaCooler envolvente (VER CAD)
71 Bomba y accesorios 108x109x240 108x109x240 1 BombaStuff estandar
72 Bomba y accesorios 162x168x208 162x168x208 1 BombaStuff estandar
73 Cooler 154x174x204 154x174x204 1 Cooler estandar
74 Bomba y accesorios 65x104x124 65x104x124 1 BombaStuff estandar
75 Bomba y accesorios 67x85x121 67x85x121 1 BombaStuff estandar
76 Bomba y accesorios 14x111x111 14x111x111 1 BombaStuff estandar
77 Bomba y accesorios 2x107x107 2x107x107 2 BombaStuff estandar
78 Bomba y accesorios 58x66x67 58x66x67 1 BombaStuff estandar
79 Bomba y accesorios 38x39x57 38x39x57 1 BombaStuff estandar
80 Bomba y accesorios 26x37x37 26x37x37 1 BombaStuff estandar
81 Chapa soporte cooler 0x12x16 0x12x16 1 ChapaCooler envolvente (VER CAD)
82 Chapa soporte cooler 0x4x5 0x4x5 1 ChapaCooler envolvente (VER CAD)

Nota

Esta seccion solo ubica elementos fisicos como cooler, bomba y soportes. El cableado se documenta en Instalacion electrica.
